Принцип работы вихревого насоса
Вихревые насосы — это особый тип гидравлического оборудования, широко применяемый в различных отраслях промышленности и быту. Их уникальная конструкция позволяет создавать высокий напор при относительно небольших размерах устройства. Рассмотрим подробнее, как устроен и функционирует вихревой насос, а также его преимущества и особенности эксплуатации.
Конструкция и основные элементы вихревого насоса
Центральной деталью устройства служит операционное колесо с веерами, установленное внутри цилиндровой оболочки. Структура насоса содержит следующие главные элементы:
- • корпус насоса;
- • рабочее колесо с лопатками;
- • входной и выходной патрубки;
- • вал привода;
- • уплотнения.

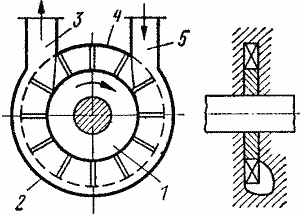

Рабочее колесо представляет собой диск с вырезанными по окружности углублениями, формирующими лопасти. Расстояние между кромками лопаток и стенками корпуса минимально, что обеспечивает эффективное воздействие на жидкость. Входной и выходной патрубки обычно располагаются в верхней части насоса, что способствует самовсасыванию при запуске.
Особенность конструкции — наличие отводного канала, соединяющего выходной и входной патрубки. Между ними установлена перегородка, перекрывающая как минимум две лопасти колеса. Такая компоновка позволяет создавать мощный вихревой поток и значительно увеличивать напор на выходе.
Принцип действия насоса

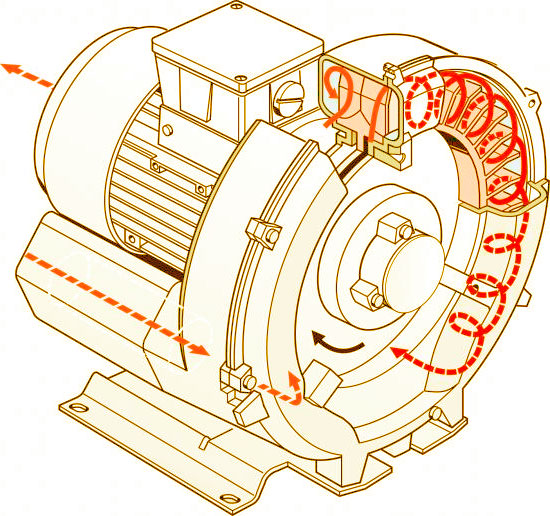

Работа устройства основана на создании интенсивного вихревого движения жидкости внутри рабочей камеры. При вращении колеса жидкость захватывается лопатками и под действием центробежной силы перемещается к периферии. Одновременно в межлопаточных каналах образуются вихри, которые дополнительно ускоряют поток. Этот процесс обеспечивает высокий напор при сравнительно небольших размерах устройства.
Процесс перекачивания жидкости в вихревом насосе можно разделить на несколько этапов:
- • Всасывание. Влага проникает через входной канал в операционную зону.
- • Вихреобразование. Вращение колеса создает интенсивные вихри в межлопаточном пространстве.
- • Ускорение. Под действием центробежной силы и вихрей жидкость приобретает высокую скорость.
- • Выброс. Поток с высоким напором направляется в выходной патрубок.
Благодаря такому принципу действия вихревые насосы способны создавать значительный напор при сравнительно небольших размерах. Это делает их эффективным решением для задач, требующих высокого давления при умеренной производительности. Например, в системах водоснабжения частных домов или в промышленных установках, где необходимо обеспечить стабильное давление.
Особенности запуска и эксплуатации вихревых насосов
Запуск вихревого насоса имеет свои особенности, связанные с его конструкцией и принципом работы. Для корректного запуска необходимо заполнить насос жидкостью через заливное отверстие и убедиться в отсутствии воздушных пробок. Важно проверить правильность подключения электродвигателя и плавно открыть запорную арматуру на напорной линии. Соблюдение этих шагов обеспечит безопасный и эффективный запуск оборудования.
При эксплуатации вихревых насосов следует учитывать ряд важных моментов. Прежде всего, не допускать работы насоса «всухую», так как это может привести к повреждению уплотнений и рабочего колеса. Необходимо контролировать температуру перекачиваемой жидкости, чтобы она не превышала допустимых значений. Регулярное техническое обслуживание поможет продлить срок службы насоса и поддерживать его эффективность на высоком уровне.
Важно избегать перекачивания жидкостей с абразивными частицами, так как они могут повредить внутренние компоненты насоса. При использовании вихревого насоса для водоснабжения рекомендуется установка фильтра на входной линии. Это защитит оборудование от попадания механических примесей и продлит срок его службы.
Как выбрать насос
Среди производителей вихревых насосов особого внимания заслуживает итальянская компания Pedrollo. Их продукция отличается высоким качеством и надежностью. Например, модель Pedrollo PQ широко используется для водоснабжения частных домов и повышения давления в системах. Она обеспечивает стабильную работу даже при значительных колебаниях напряжения в сети. Вихревые насосы Pedrollo серии 2CP применяются в системах пожаротушения и промышленных установках, где требуется создание высокого давления.
При выборе вихревого насоса следует учитывать несколько ключевых параметров. В первую очередь, это требуемый напор и производительность, которые должны соответствовать конкретной задаче. Важно учитывать тип перекачиваемой жидкости, ее вязкость и наличие примесей. Условия эксплуатации, такие как температура окружающей среды и глубина всасывания, также влияют на выбор модели. Не менее важна мощность электродвигателя, которая должна обеспечивать эффективную работу насоса в заданных условиях.
Правильный подбор оборудования обеспечивает его эффективную и долговечную работу в конкретных условиях. При этом стоит обратить внимание на энергоэффективность насоса, особенно если планируется его длительная эксплуатация. Современные модели вихревых насосов, такие как продукция Pedrollo, отличаются оптимальным соотношением производительности и энергопотребления.
